대형 컨베이어
공장 환경에 맞는 현장 맞춤 제작으로 경제성이 뛰어나며 고품질, 고효율 제품을 공급하는 대형 컨베이어

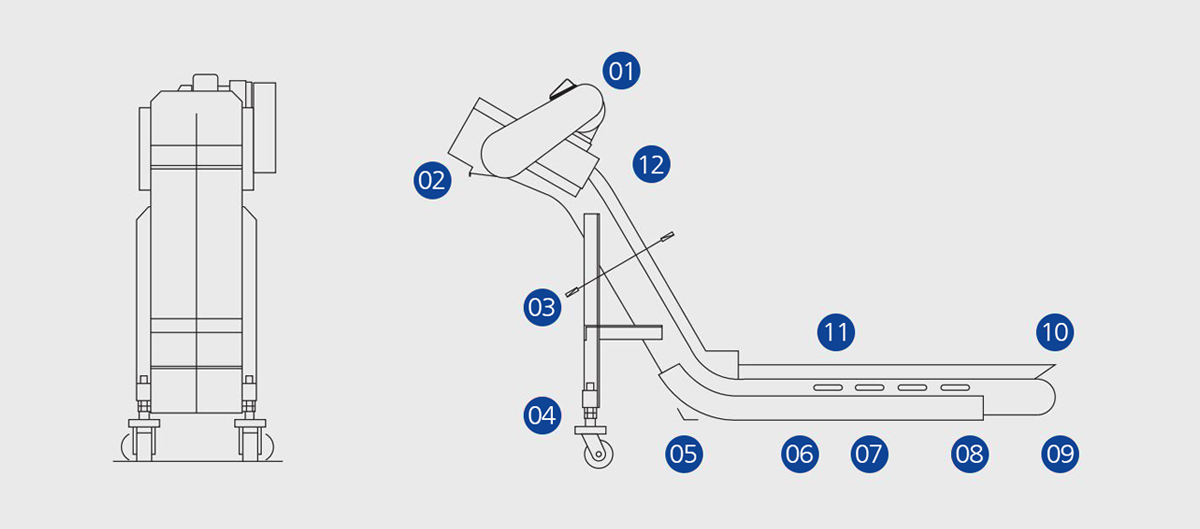

창성이엔지 대형컨베이어 강점
-
01
Bearing
견고한 베어링 구조 / 체인 점검창
-
02
Chain Cover
칩 엉킴 방지 / 체인커버 부착
-
03
Frame
견고한 프레임 / 이동, 조립 고려 설계
-
04
Tailored Design
대형 컨베이어 맞춤 설계, 제작
-
05
Pit Space
피트 맞춤 설치 / 보전공간 확보
-
06
Moving Roller
분리형 보전 점검창 / 이동용 롤러 부착
-
07
Rail
FRAME 고주파 열처리 레일 부착
-
08
Checking System
종동부 점검 및 보전창
-
09
Roller
고주파 열처리 롤러 종동부 구조
-
10
Checking System
종동부 보전/점검을 위한 설계
-
11
Guide Design
내구성 향상을 위한 체인/가이드 용접
-
12
Cover Design
구동부 체인 점검 / 확인용 커버 디자인
대형 컨베이어 특장점
· Drill Master, CNC Horisontal Lathe, CNC Vertical Lathe 등 대형 공작기계 가공시 배출되는 비교적 칩의 규모가 큰 Long / Short Chip 처리에 적합
· 20~100M 이상의 길이로 제작 가능하고 중앙 집중 방식의 라인 컨베이어에 적용
· 비트 하부에 설치하여 공간 활용성을 높임
· Machine에 따라 맞춤형 제작으로 경제성이 뛰어남
· 공장 환경에 맞는 현장 맞춤 제작으로 고품질, 고효율 제품 공급
· Coolant Tank는 Option으로 제작

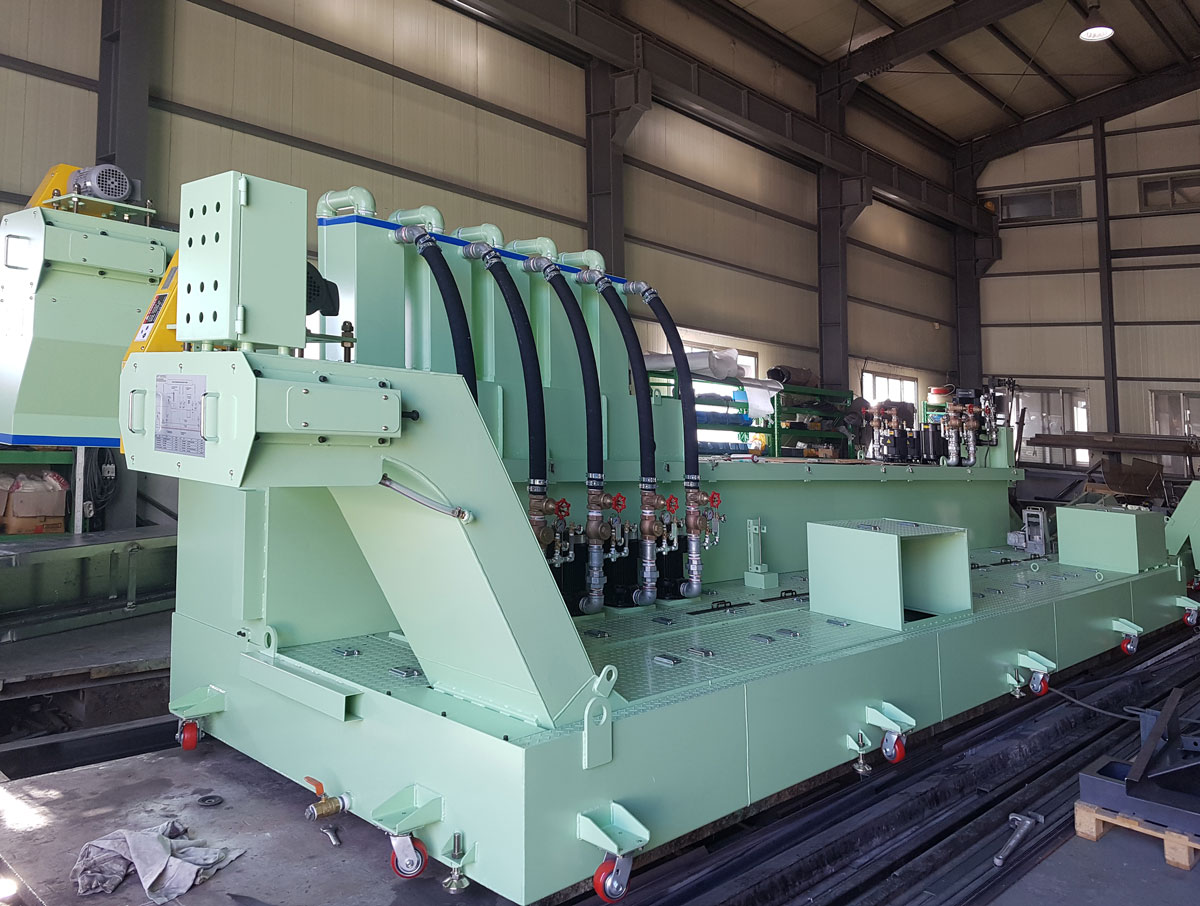

듀얼 컨베이어
스크래퍼 컨베이어의 가루칩을 긁어 올리는 장점과 힌지 컨베이어의 롱칩 회수 기능이 합쳐진 복합형 컨베이어
- 절삭유 과다 배출(X)
- 고가의 절삭유 분리장치(X)
듀얼 컨베이어 특장점
· 드럼필터 컨베이어 + 힌지 컨베이어로 Long / Short Chip / 미세칩 처리에 적합
· 일반 쿨런트 필터링 시스템에 비해 별도의 필터링 장치가 필요없음
· 적은 면적에서 쿨런트의 칩 여과 정도를 높일 수 있고 연속적인 여과가 가능
· 필터의 막힘을 방지하기 위한 FLUSHING장치 장착으로 안정적인 쿨런트 공급 가능
· 알미늄 칩, 스틸 칩, 비철가공 칩, 복합가공 칩 등 다양한 종류의 칩처리 가능
· 사용할 여과 정도에 따라 50, 75, 100,150, 200㎛까지 다양한 필터 선정
· 필터의 종류는 PE계통의 NET FILTER, SUS 계통의 ETCHING FILTER 사용
· 침전 칩은 컨베이어 체인에 부착된 Scraper에 의해 외부로 배출
· 표준화 및 양산품으로 고품질 최저가격으로 공급
· Coolant Tank는 Option으로 제작
적용사례

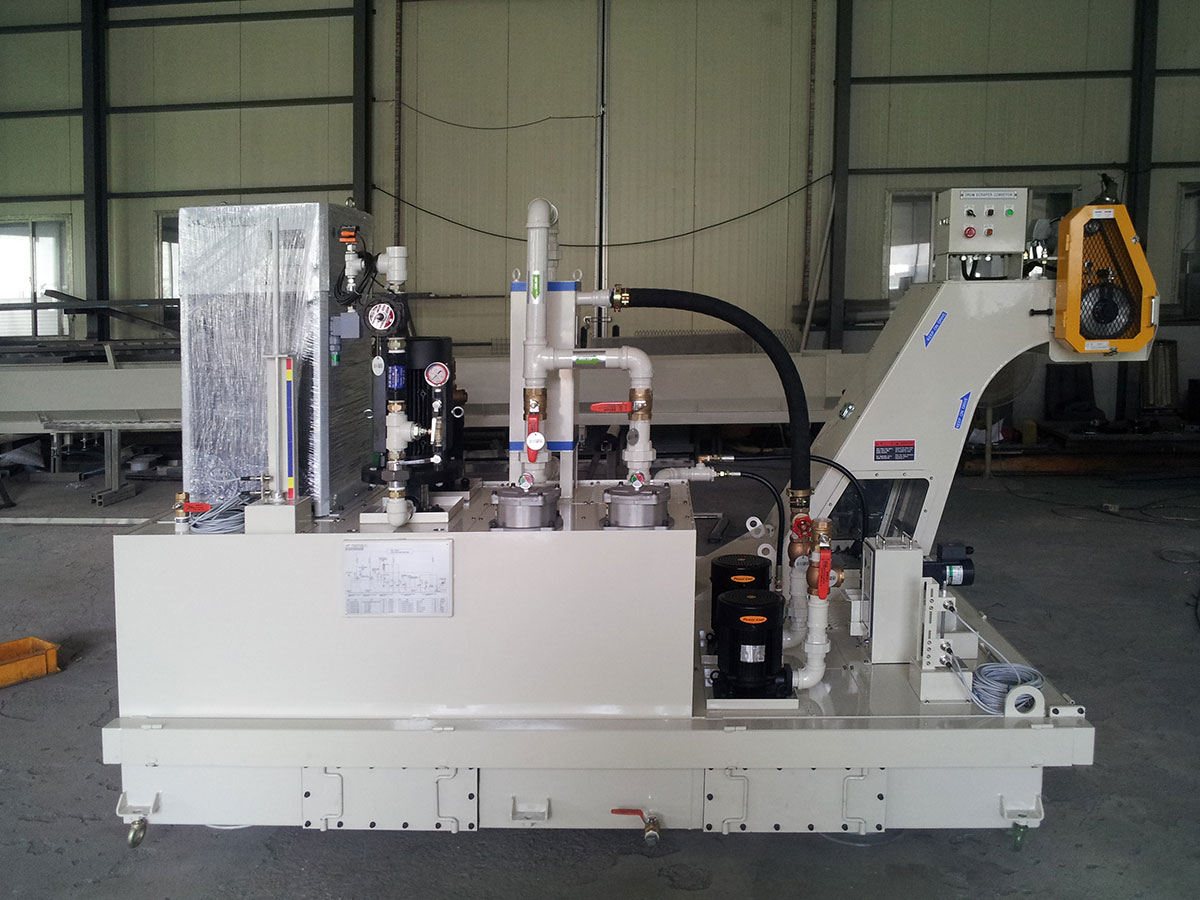

드럼필터 컨베이어

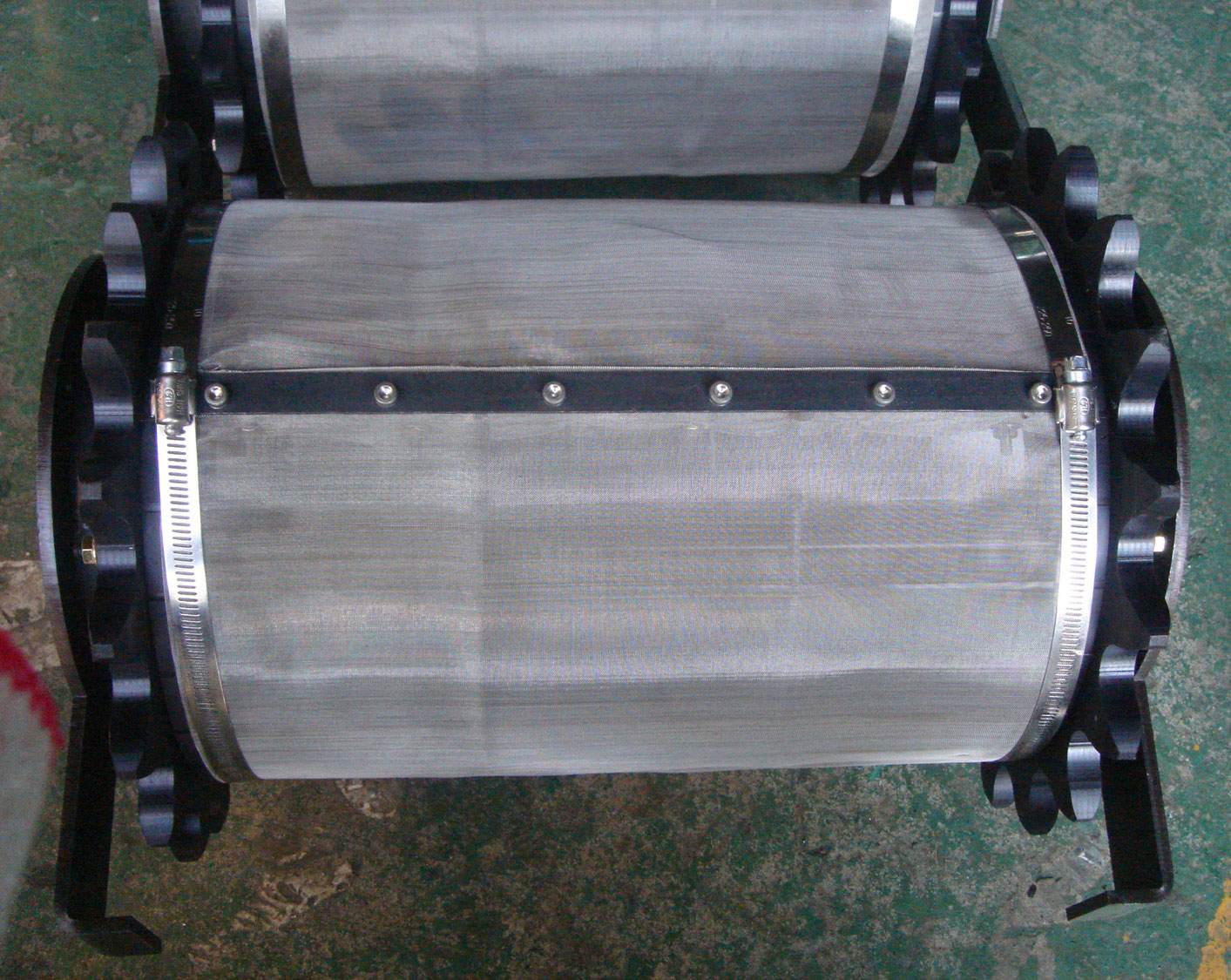

미세필터 드럼을 통해 절삭유를 배출시키고 미세한 칩까지 걸러주는 필터드럼시스템 적용 고성능 컨베이어
-
-
우수한 칩처리 능력
· 절삭유를 통해 유입되는 칩을 0.1mm 크기까지 걸러주는 컨베이어
· 정밀가공용 공작기계에 적용
· 정견고한 필터 사용으로 필터수명 향상
드럼필터 컨베이어 특장점
· 일반 쿨런트 필터링 시스템에 비해 별도의 필터링 장치가 필요 없음
· 적은 면적에서 쿨런트의 칩 여과 정도를 높일 수 있고 연속적인 여과 가능
· 필터의 막힘을 방지하기 위한 FLUSHING장치 장착으로 항상 안정적인 쿨런트 공급 가능
· 알미늄 칩, 스틸 칩, 비철가공 칩, 복합가공칩 등 다양한 재질의 칩처리 가능
· 사용 할 여과 정도에 따라 50, 75, 100,150, 200㎛까지 다양한 필터 선정
· 필터의 종류는 PE계통의 NET FILTER, SUS 계통의 ETCHING FILTER 사용
· 침전 칩은 컨베이어 체인에 부착된 Scraper에 의해 외부로 배출
· 표준화 및 양산품으로 고품질 최저가격으로 공급
· Coolant Tank는 Option으로 제작
스크류&스파이럴 컨베이어
칩의 압축을 통해 절삭유 95% 이상을 걸려주고 열처리를 통한 내마모성과 내구성을 개선한 국내 최고의 스파이럴 컨베이어
스파이럴 컨베이어 특장점
· 일반 쿨런트 필터링 시스템에 비해 별도의 필터링 장치가 필요 없음
· 적은 면적에서 쿨런트의 칩 여과 정도를 높일 수 있고 연속적인 여과 가능
· 필터의 막힘을 방지하기 위한 FLUSHING장치 장착으로 항상 안정적인 쿨런트 공급 가능
· 알미늄 칩, 스틸 칩, 비철가공 칩, 복합가공칩 등 다양한 재질의 칩처리 가능
· 사용 할 여과 정도에 따라 50, 75, 100,150, 200㎛까지 다양한 필터 선정
· 필터의 종류는 PE계통의 NET FILTER, SUS 계통의 ETCHING FILTER 사용
· 침전 칩은 컨베이어 체인에 부착된 Scraper에 의해 외부로 배출
· 표준화 및 양산품으로 고품질 최저가격으로 공급
· Coolant Tank는 Option으로 제작
-
우수한 칩처리 압축 능력 + 절삭유 없는 칩배출
· 최대 1/6까지 부피를 줄일 수 있어 인력 운영에 효과적
· 특히 롱칩에 의한 Hinge 체인 파손이 없어 제품 수명이 반영구적이며 유지 관리가 쉬움
· 절삭유 없는 칩 배출을 통해 절삭유 비용 감소, 운영비 절감
구조개선을 통한 사용성 개선
· 스크류와 내부 자재 열처리를 통한 내마모성과 내구성을 개선
· 쉬운 보전과 교환, 조립방식을 통한 반영구적 사용 가능
공장 환경 개선 / 안정적인 칩 청소
· 힌지 컨베이어 보다 3/4 컴펙트한 구조와 사이즈로 공간 활용성이 좋음
· 절삭유 없는 칩 배출을 통한 청결한 공장 환경 조성
· 힌지 컨베이어 보다 칩 청소시 보다 안정적인 칩 청소 가능하여 안전사고 예방

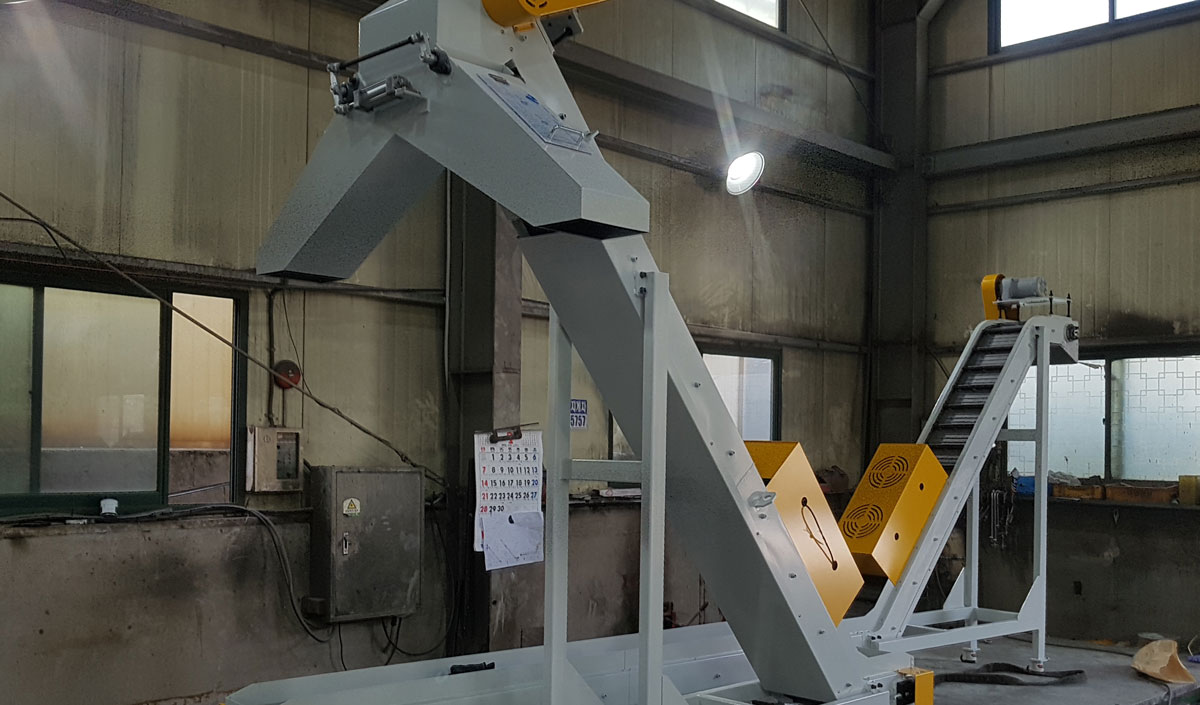

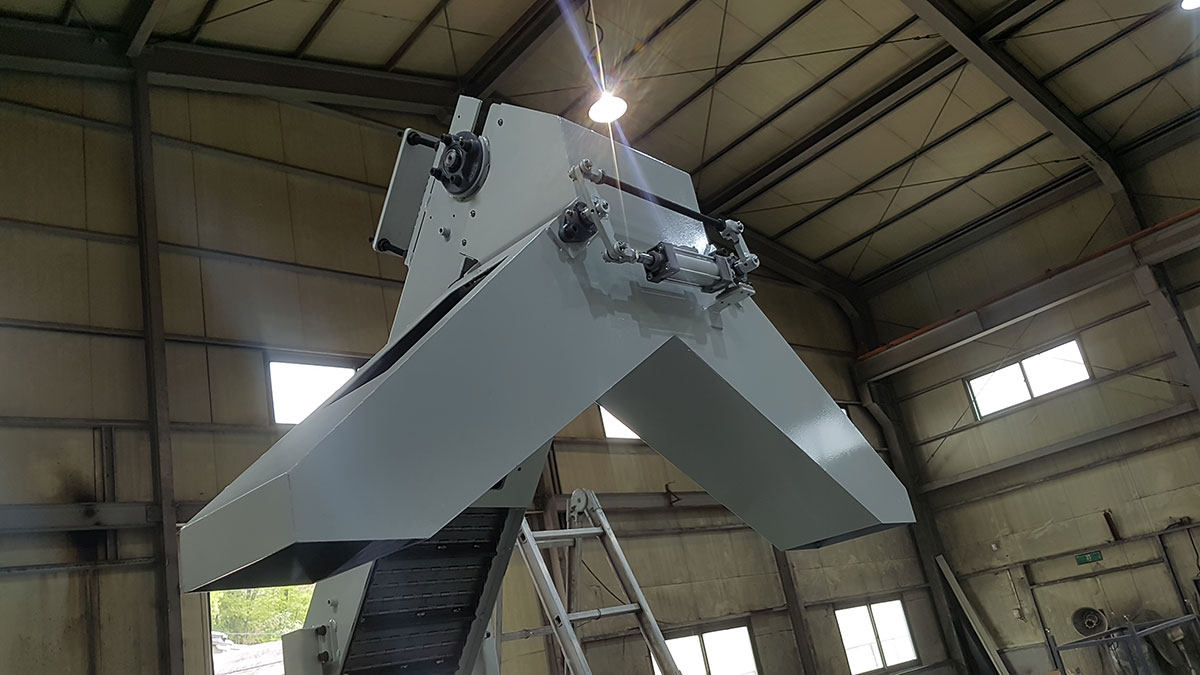

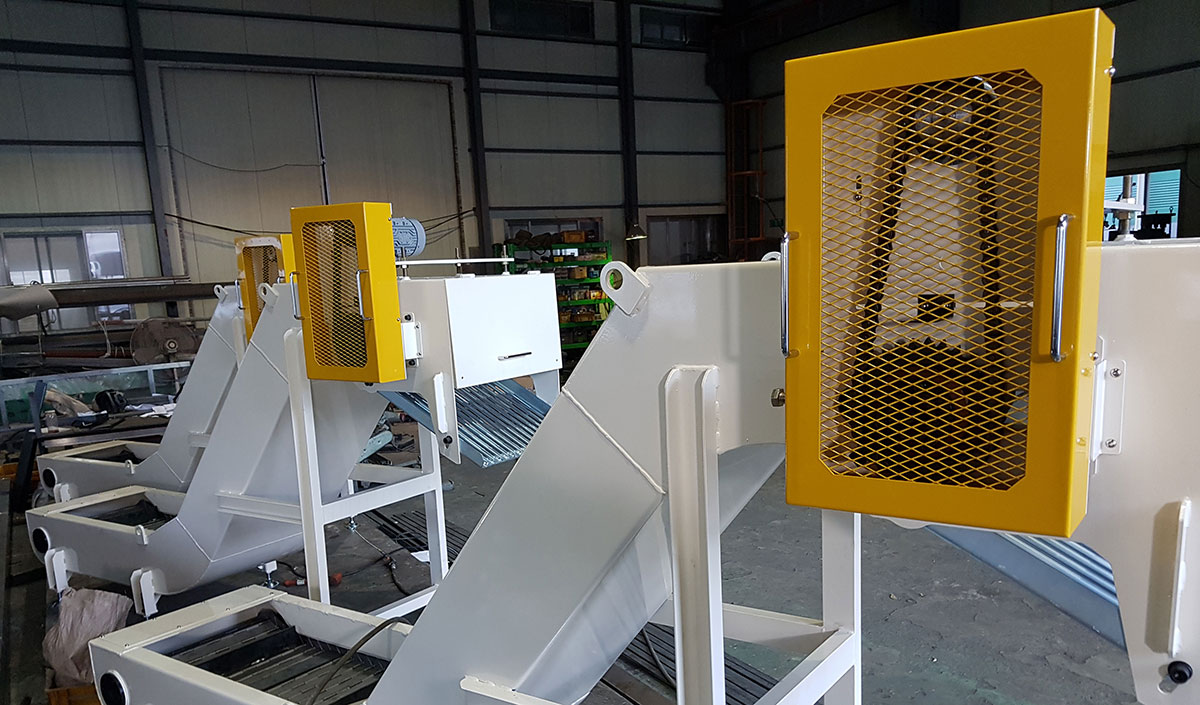

힌지&스크래퍼 컨베이어
가장 일반적인 컨베이어로 대량생산을 통한 최적의 가격으로 다양한 공작기계에 배출이 가능한 컨베이어

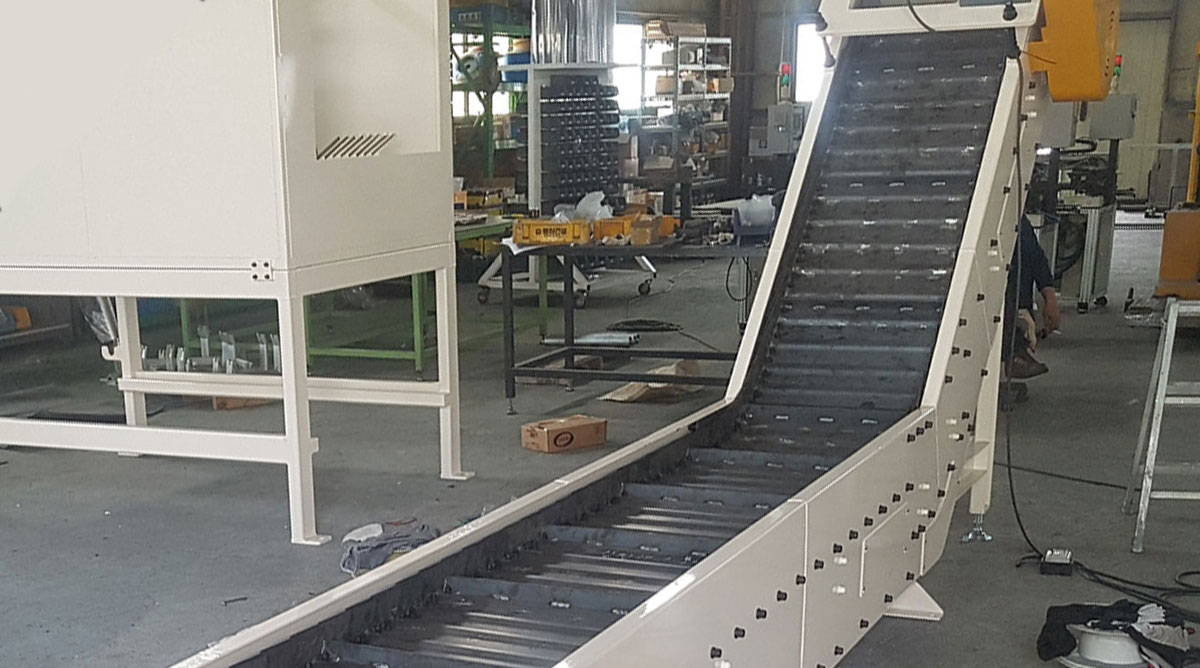

힌지 컨베이어 특장점
· CNC Lathe M/C가공시 배출되는 Long/Short Chip 처리에 아주 적합
· 과부하 방지를 위한 토르크리미트가 부착되어 컨베이어 보호
· 소형 PRESS SCRAP 처리에도 사용됨
· 표준화 및 양산품으로 고품질 최저가격으로 공급
· 고강도, 내유성 힌지 체인의 사용으로 잔고장이 없으며, 수명이 김
· Coolant Tank는 Option으로 제작
스크래퍼 컨베이어 특장점
· CNC Lathe, 전용기, M/C가공시 배출되는 Short Chip 처리에 사용 주물가공 Chip 처리에 적합
· 여과정도를 향상시키기 위해 Magnet Type 제작도 가능
· 칩을 컨베이어 바닥에 침전시켜 정밀 Scraper에 의해 칩을 제거
· 표준화 및 양산품으로 고품질 최저가격으로 공급
· 고장이 적고 여과능력이 뛰어나 일반적으로 널리 사용
· Coolant Tank는 Option으로 제작

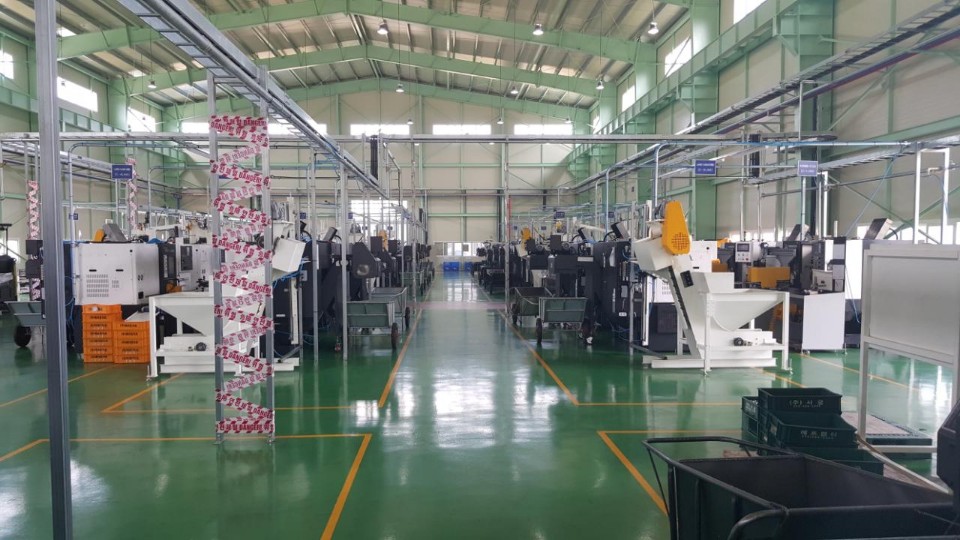

다양한 적용이 가능
Automatic CNC Lathe Chip Conveyor User Tsugami, Nomura, Cincom, Star, Nextun, Hanhwa, Fuji, Muratec, Mazak, Takahashi
벨트 컨베이어
제품을 올려 연속적으로 운반하는 장치로 대량 생산 방식의 자동화, 무인화 시스템에 효과적으로 적용이 가능하여 공장 운영 비용 및 인건비 비용을 절감시켜 드리며 생산력 향상에도 효과적으로 가용이 가능한 컨베이어
물류자동화제품은 자동화, 무인화, 생력화로 공장 운영 비용 절감과 생산력 향상으로 효과를 가져 드리기 위해 끊임없이 노력하고 있으며, 최고의 품질과 신속한 납기 저렴한 가격을 실현하고 사후 관리에도 심혈을 기울여 고객의 만족에 앞장서겠습니다.
-
Standard Conveyor
· All Frame 사용, 디자인이 Compact하며 유지 보수가 편리함
· 벨트가 Sub plate를 타고 기동하여 정숙한 운반이 가능함
· Frame의 측면과 상면, 하면에 T홈이 있어 브라켓, 센서 등의 취부가 용이함
-
Incline Conveyor
· All Frame 사용, 디자인이 Compact하며 유지 보수가 편리함
· 벨트가 Sub plate를 타고 기동하여 정숙한 운반이 가능함
· Frame의 측면과 상면, 하면에 T홈이 있어 브라켓, 센서 등의 취부가 용이함
-
Twin Conveyor
· All Frame 사용, 디자인이 Compact하며 유지 보수가 편리함
· 벨트가 Sub plate를 타고 기동하여 정숙한 운반이 가능함
· Frame의 측면과 상면, 하면에 T홈이 있어 브라켓, 센서 등의 취부가 용이함

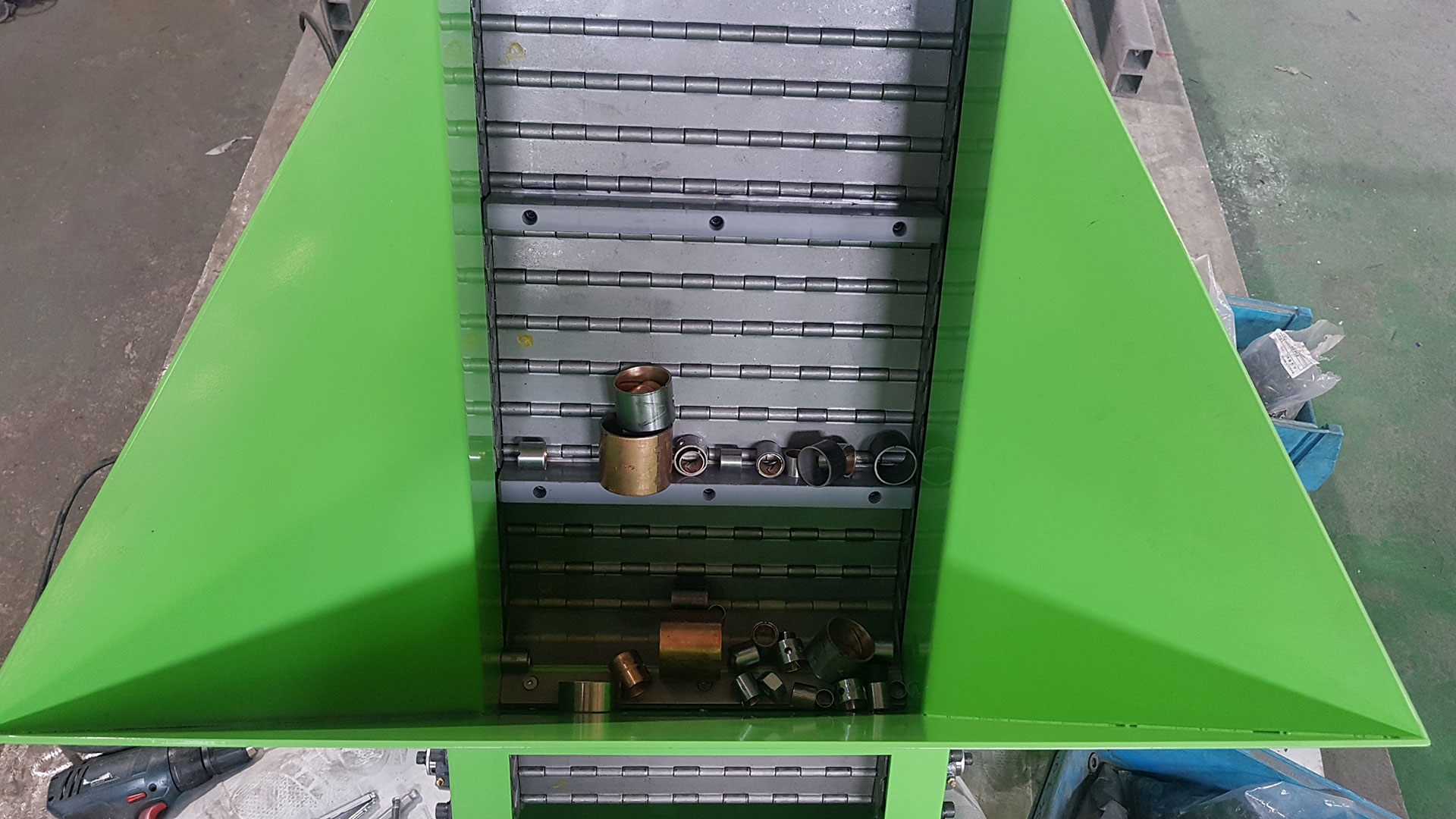

제품이송 컨베이어
톱기계 제품이송용 컨베이어로 여러가지 소재 조건에 맞추어 소재가 이송 가능하도록 제작 가능하며 3단 이상 연결이 가능한 컨베이어
-
-
제품이송 컨베이어 특장점
· 가공품, 고중량 제품 이송용으로 주로 사용
· 절삭 가공품이나 잔재 이송에 적합하며 소형 PRESS SCRAP 처리에도 사용됨
· 다수의 컨베이어를 연결하거나 이동이 편리하여 가공환경에 맞춘 설치 가능
· 맞춤형 제작으로 경제성이 뛰어남
· 과부하 방지를 위한 토르크리미트가 부착되어 컨베이어 보호
FA 자동화 컨베이어
(주)창성이엔지는 2018년 신규사업의 일환으로 시작되었으며, LCD, OLED, 반도체, 자동차부품 관련 등의 다양한 자동화장비의 경험을 가진 전문인력으로 구성되어 있습니다. 저희는 고객의 맞춤을 위해 항상 기술개발과 솔루션을 제공하기 위해 항상 준비하고 있습니다.
FA 자동화 컨베이어 특장점
· AL PROFILE로 제작하여 내구성 및 미관이 우수하다.
· 작업 내용에 따라 정지, 회전, 이동이 자유롭고 정지시 마찰 부하가 전혀 없다.
· 컨베이어에서 조립, 시운전, 검사가 용이하며, 생산공정이 단순화 할 수 있다.
· T-홈 등을 이용해 전부품이 설치 후 센서, 가이즈의 변경 및 추가 설치가 용이하다.

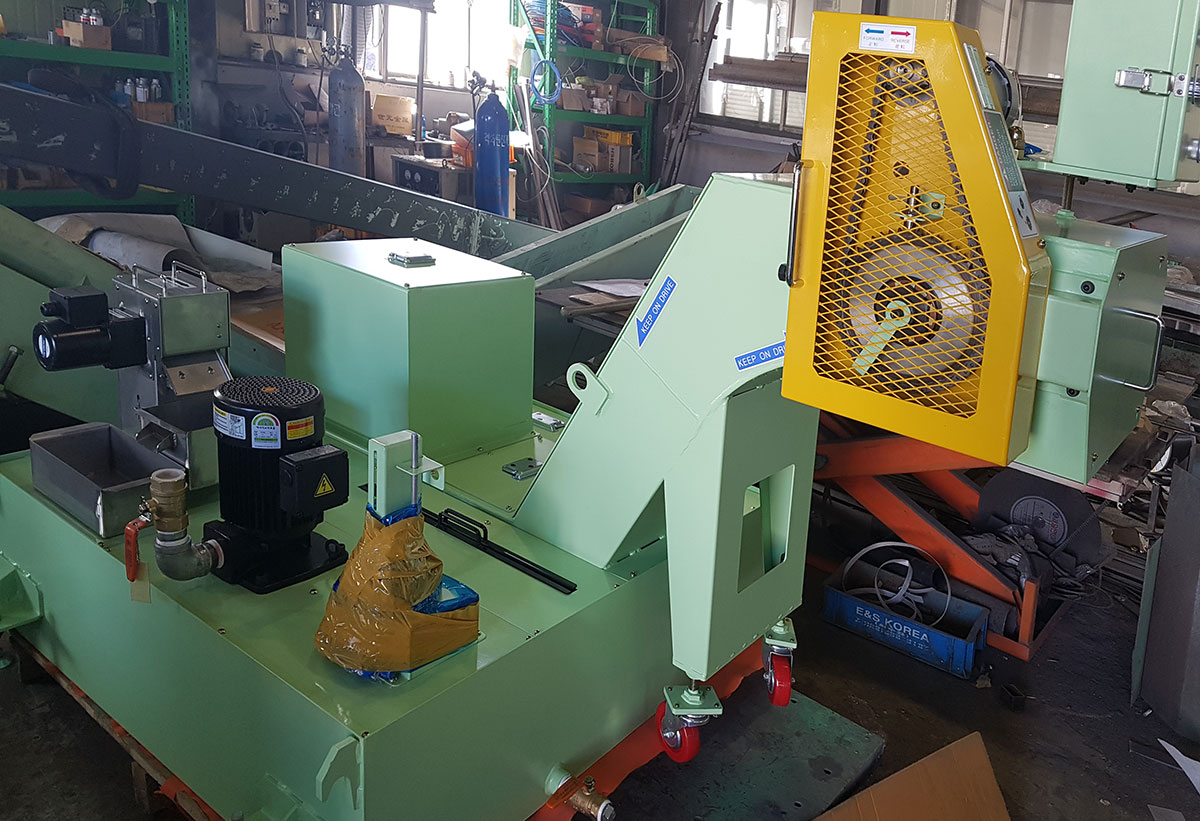

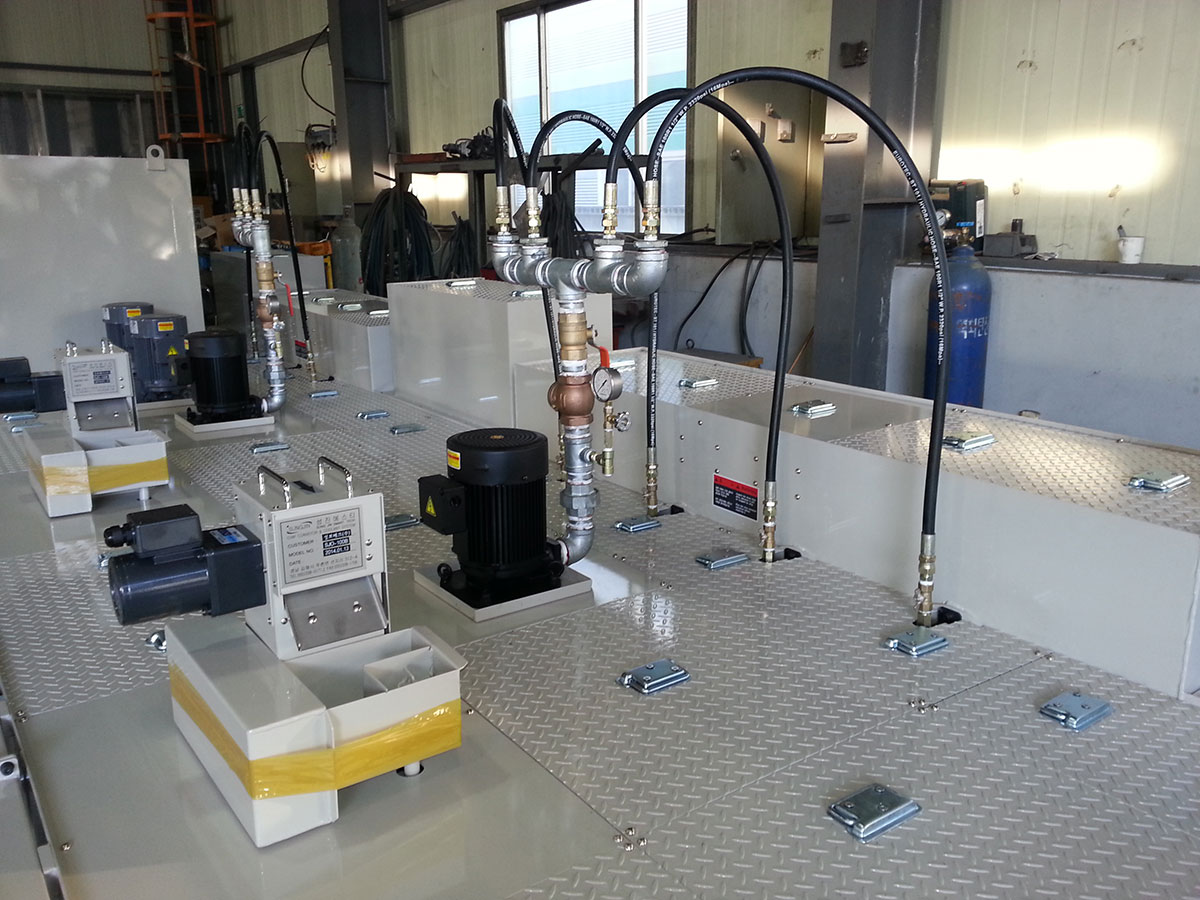

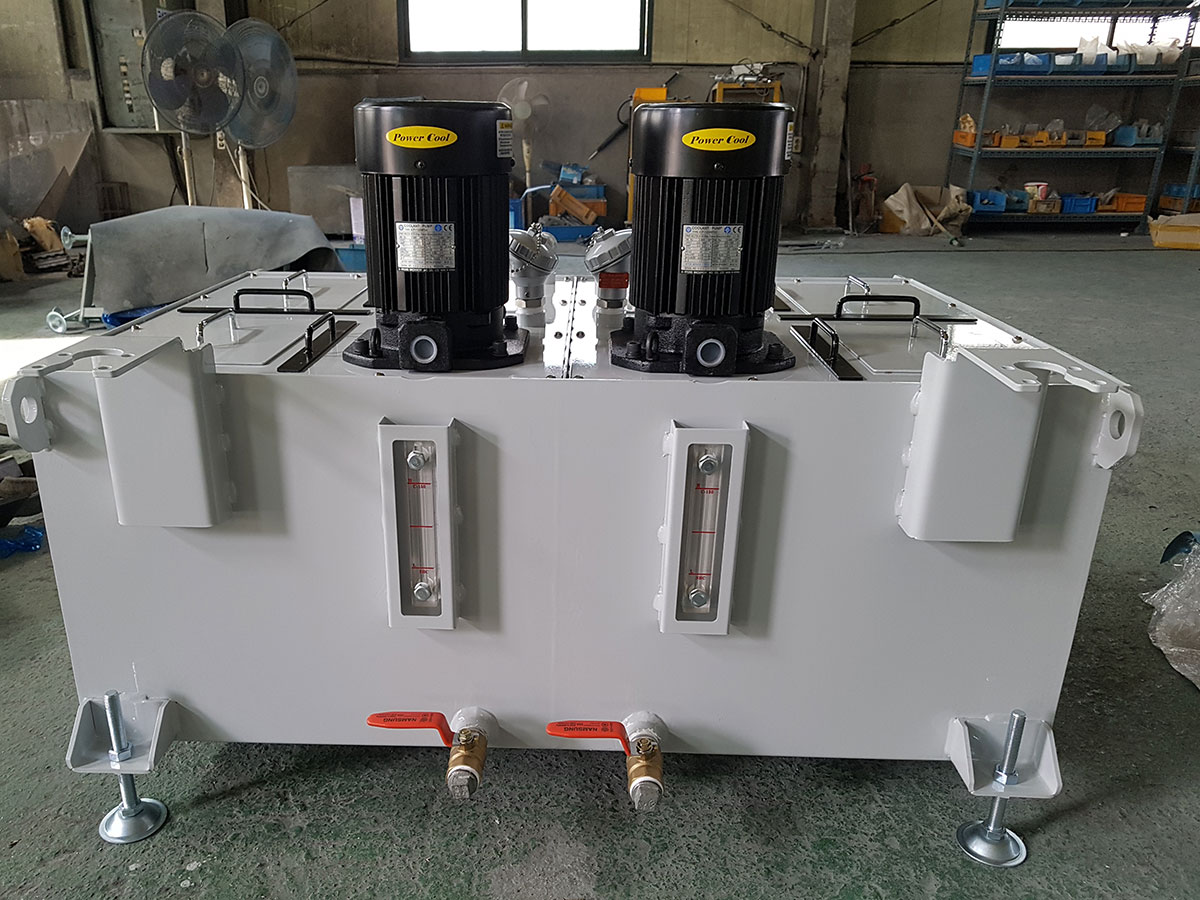

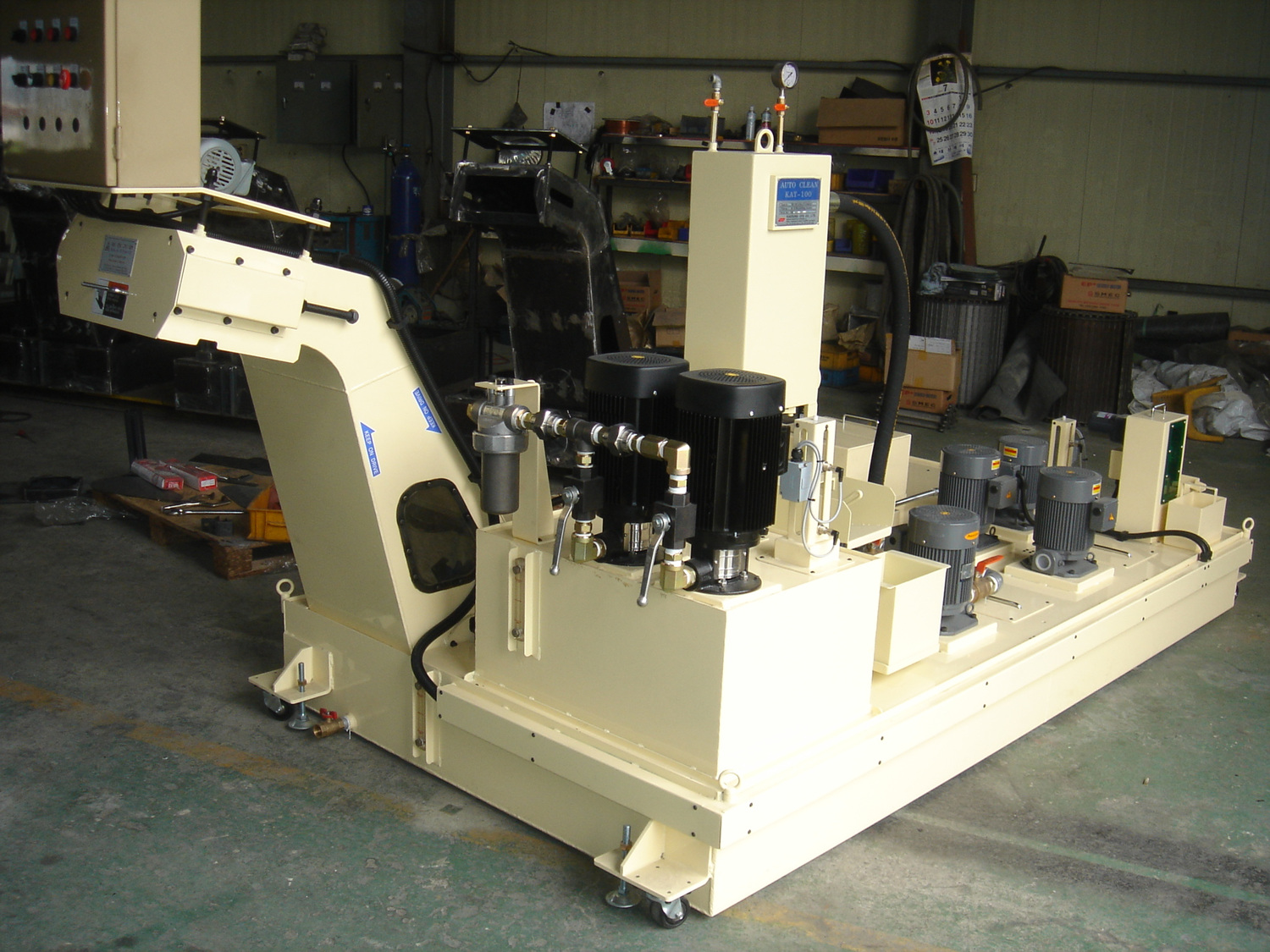

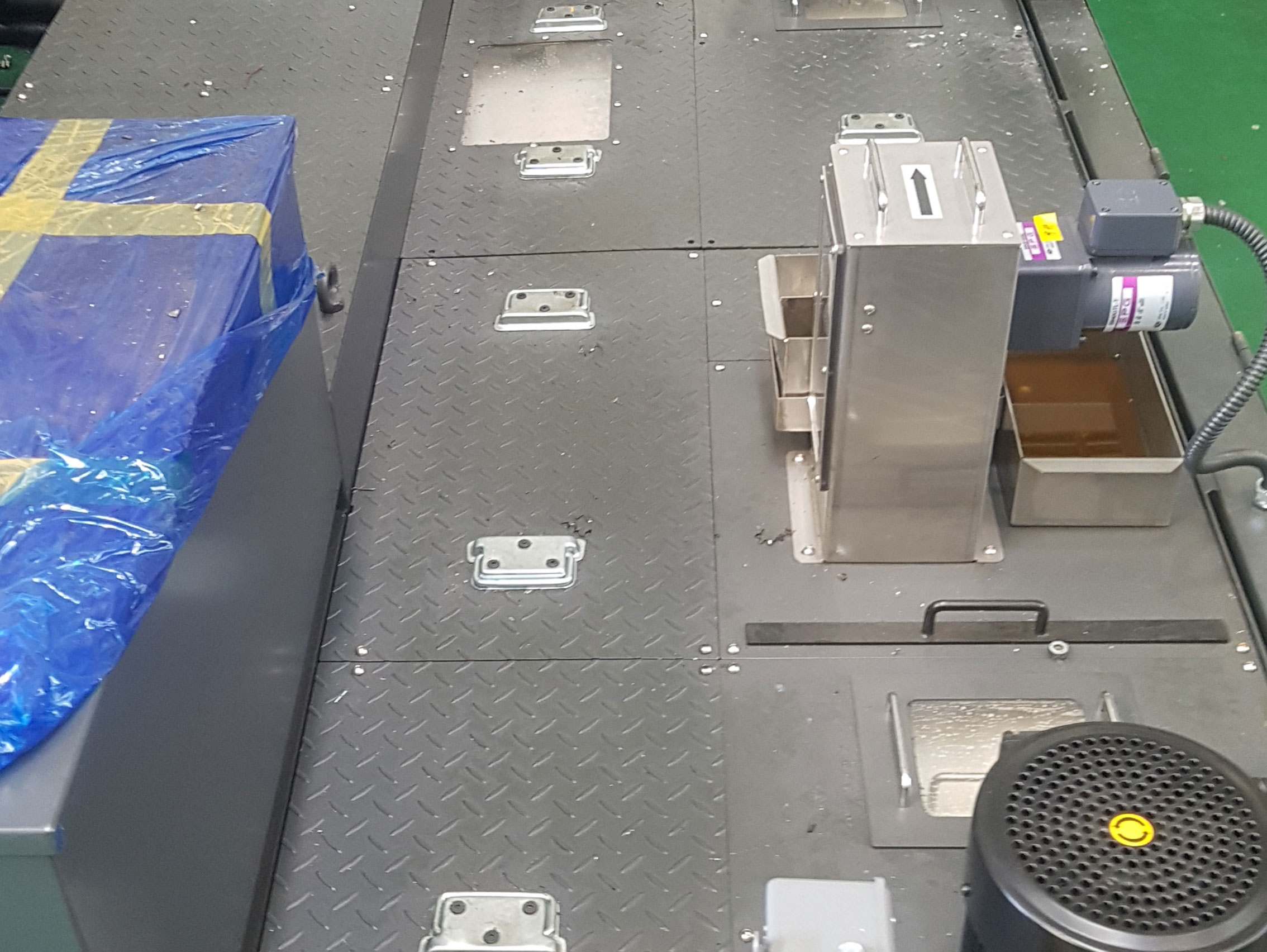

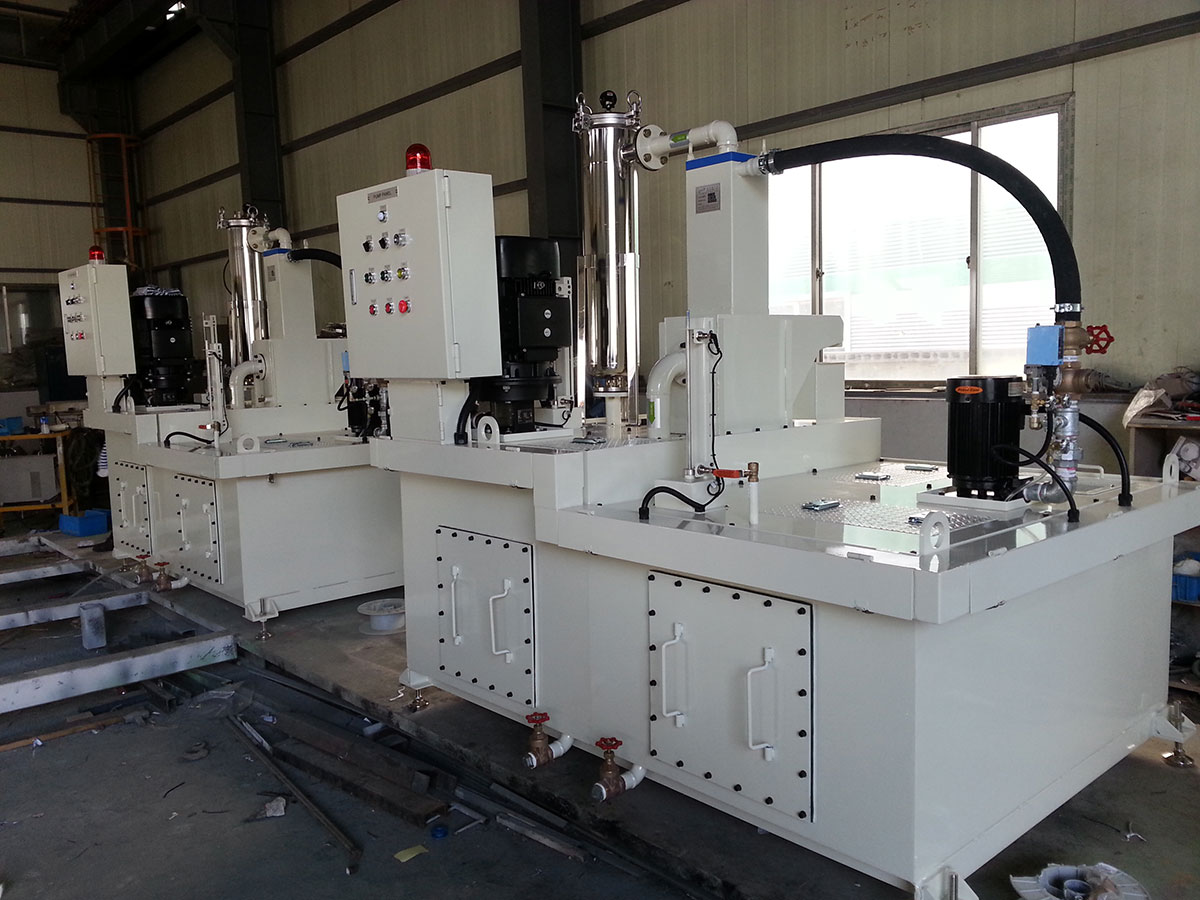

COOLANT TANK
(주)창성이엔지는 2018년에 특허등록(제 10-1741440호) 절삭유 재활용 분리장치를 이용한 COOLANT TANK를 생산하고 있습니다.
-
-
COOLANT TANK 특장점
· 재질은 금속 및 합성수지재임
· 공작기계의 하부에 위치하며 탈부착이 용이함
· 가공물에서 제거된 칩(CHIP)이 내부에 쌓여 정기적인 청소를 하는데 편리한 구조
칩박스
케스트 바퀴 부착으로 이동이 쉬우며, 메쉬망과 벨브를 통해 칩과 절삭유 분리가 가능한 칩박스
-
칩박스 특장점
· 컨베이어로부터 배출되는 칩을 받아서 외부로 이동시키는 박스
· 케스트 바퀴 부착으로 이동이 쉽고 대형박스는 지게차로 운반 이동이 가능
· 표준형, 회전형, 무컨베이어형, 특수 제작형 등 다양한 박스 보유
· 메쉬망과 벨브를 통해 칩과 절삭유를 분리
Classification chart
-
CRCB-01-01 Type Standard A 880 B 610 C 670 D 490 E 716 F 1040 비고 표준 -
CRCB-02-01 Type Large capacity A 1160 B 850 C 750 D 565 E 860 F 1320 비고 대형 -
CRCB-02-01 Type Large capacity II A 1200 B 700 C 750 D 565 E 840 F 1370 비고 대형 -
CRCB-04-01 Type Rotation type A 1200 B 1125 C 900 D 590 E 900 F 1480 비고 회전식 -
CRCB-04-02 Type Rotation type II A 1100 B 900 C 750 D 450 E 880 F 1210 비고 회전식 -
CRCB-08-01 Type SJ type A 900 B 665 C 880 D 625 E 800 F 1100 비고
